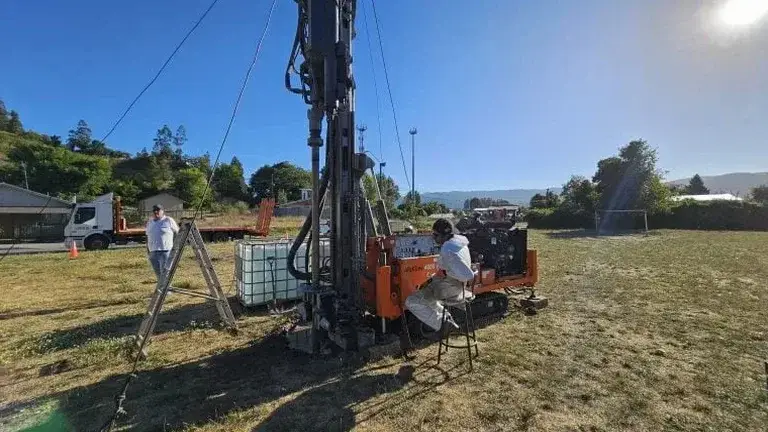

O equipamento de cravação do SPT chega ao terreno e a primeira coisa que observamos em Sobral é a posição do lençol freático. A cidade cresce sobre depósitos aluvionares do Rio Acaraú, com areias finas e siltosas que saturam rápido. Nosso laboratório monta a torre tripe, acopla o martelo de 65 kg e inicia a perfuração com circulação de água. Durante a sondagem, registramos o NSPT a cada metro e coletamos amostras indeformadas para o laboratório. A granulometria a laser e os limites de Atterberg confirmam se o material está na faixa suscetível.
Com esses dados, aplicamos o método simplificado de Seed & Idriss (1971) atualizado por Youd et al. (2001), que correlaciona a resistência à penetração com a razão de tensão cíclica. Para projetos maiores, complementamos a campanha com o ensaio CPT porque a piezocone fornece perfil contínuo e identifica lentes finas de areia fofa que o SPT isolado pode mascarar. A análise de liquefação de solos em Sobral exige esse cuidado extra: as camadas são heterogêneas e a cidade está na zona sísmica intraplaca do Nordeste.
O fator de segurança contra liquefação abaixo de 1,1 em Sobral geralmente aparece em areias finas uniformes entre 3 e 6 metros de profundidade, na planície do Rio Acaraú.
Abordagem e escopo
Realizamos a análise de liquefação de solos em três etapas: primeiro, a caracterização geotécnica completa no laboratório central, incluindo densidade relativa e teor de finos. Segundo, a estimativa da demanda sísmica conforme a norma ABNT NBR 15421:2006, que mapeia a aceleração espectral para a região. Terceiro, o cálculo do fator de segurança contra liquefação para cada camada. Se o fator ficar abaixo de 1,1 em estruturas de risco normal, o projetista precisa prever melhoramento do solo. Nesses casos, a equipe de campo aplica técnicas como a vibrocompactação ou executa estacas de deslocamento para densificar a camada crítica antes da fundação. O relatório final inclui perfil estratigráfico, gráfico de fator de segurança e recomendação de tratamento.
Contexto geotécnico local
Compare o bairro Centro, sobre terraço aluvionar antigo com areias mais compactas, com a margem direita do Rio Acaraú, onde a sedimentação recente depositou areias fofas com NSPT frequentemente abaixo de 8. A diferença de comportamento sísmico entre essas duas zonas de Sobral é significativa. O Centro tende a apresentar fator de segurança acima de 1,5 para os sismos de projeto. Já na planície de inundação, a mesma aceleração de pico pode deflagrar liquefação em camadas de 4 metros de espessura.
Ignorar essa variabilidade geológica implica recalques diferenciais severos ou perda completa de capacidade de carga da fundação. O sismo de magnitude moderada que afeta o Nordeste brasileiro, embora menos frequente que no Pacífico, encontra em Sobral as condições de solo ideal para liquefação. Nossa análise de liquefação de solos mapeia esse risco por setor, com sondagens georreferenciadas que alimentam o microzoneamento do município.
Normas de referência
ABNT NBR 15421:2006 — Projeto de estruturas resistentes a sismos, ABNT NBR 6484:2020 — Solo — Sondagens de simples reconhecimento com SPT, ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 7181:2016 — Solo — Análise granulométrica
Serviços técnicos associados
Sondagens SPT com coleta indeformada
Executamos sondagens à percussão conforme ABNT NBR 6484:2020 em toda a malha urbana de Sobral, com registro contínuo do NSPT e coleta de amostras tipo Shelby nos horizontes arenosos saturados.
Ensaios de laboratório para caracterização
Granulometria por peneiramento e sedimentação, limites de consistência e densidade real dos grãos. Rodamos a bateria completa de classificação para alimentar o modelo de liquefação com parâmetros reais do solo local.
Relatório de potencial de liquefação
Documento técnico com perfil geotécnico, cálculo da razão de tensão cíclica, resistência à liquefação e fator de segurança por camada. Inclui planta de localização dos furos e memorial de cálculo rastreável.
Parâmetros típicos
Perguntas comuns
Qual o custo de uma análise de liquefação de solos em Sobral?
O investimento para uma campanha com três furos SPT, ensaios de laboratório e relatório de potencial de liquefação fica entre R$5.160 e R$10.590, dependendo da profundidade das camadas arenosas e da necessidade de ensaio CPT complementar.
Em quais bairros de Sobral o risco de liquefação é maior?
Os setores mais críticos estão na planície aluvionar do Rio Acaraú, especialmente na margem direita e regiões com lençol freático raso, onde as areias finas e siltosas saturadas apresentam NSPT baixo. Bairros sobre terraços antigos, como o Centro, têm risco reduzido.
Que método de cálculo vocês utilizam na análise?
Aplicamos o método simplificado de Seed & Idriss com as atualizações do workshop NCEER (Youd et al., 2001), que correlaciona NSPT normalizado com a razão de resistência cíclica. Para projetos que exigem perfil contínuo, utilizamos também correlações com CPTu.
Quanto tempo leva para entregar o relatório final?
Após a conclusão da campanha de campo, o prazo de entrega do relatório de análise de liquefação de solos é de 10 a 15 dias úteis, incluindo os ensaios de laboratório, processamento dos dados e emissão da ART do engenheiro responsável.
