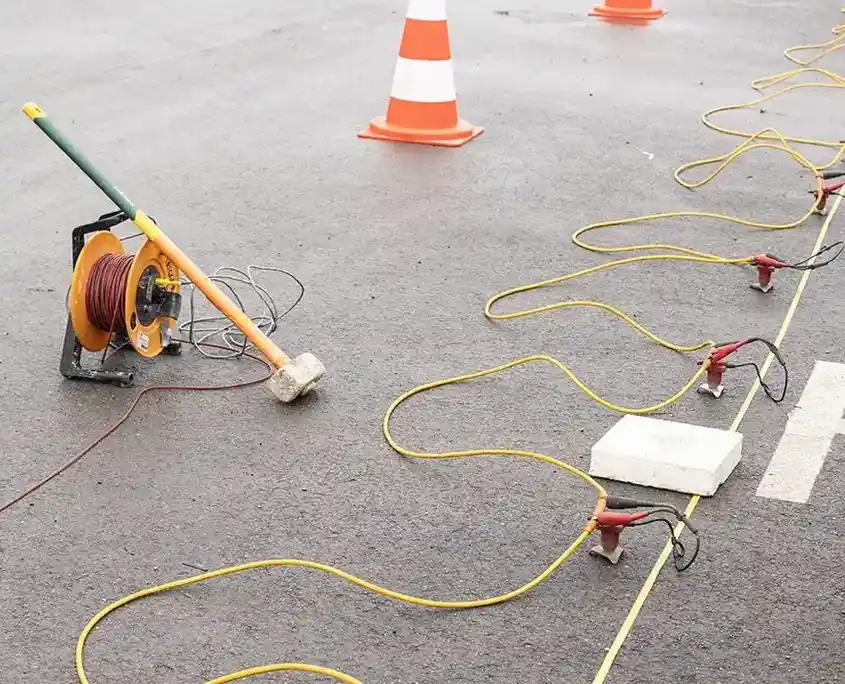

O martelo bate na placa metálica e uma rede de geofones espaçados em linha reta captura cada vibração. Esse é o setup do nosso ensaio de tomografia sísmica de refração/reflexão em Sobral. O equipamento registra ondas compressionais e de cisalhamento que viajam por camadas de aluvião, arenito da Formação Serra Grande ou solo residual de gnaisse do Complexo Ceará. O sismógrafo multicanal entrega um perfil 2D de velocidades sísmicas que revela contatos geológicos, fraturas e a rigidez real do maciço antes de qualquer escavação. Para fundações profundas em áreas de vale, costumamos integrar esse dado sísmico com ensaios CPT e assim correlacionar a estratigrafia com parâmetros de resistência de ponta.
Um perfil sísmico bem invertido mostra ao engenheiro exatamente onde o solo passa de rijo a muito rijo, sem precisar interpolar entre furos.
Abordagem e escopo
Contexto geotécnico local
Um erro comum em projetos no bairro do Junco é assumir que o solo residual jovem tem comportamento homogêneo até a profundidade de projeto. Muitas vezes encontramos lentes de material menos competente ou matacões flutuando na matriz de solo. A tomografia sísmica de refração/reflexão mostra essas heterogeneidades antes da cravação de estacas, evitando surpresas que travam o bate-estacas. Outro risco típico na região do Centro é a presença de aterros não controlados sobre antigas linhas de drenagem. Sem um perfil sísmico, a obra pode subdimensionar a escavação e enfrentar recalques diferenciais em poucos anos. A investigação sísmica reduz a incerteza geológica e orienta o cálculo estrutural com dados reais do subsolo.
Normas de referência
ABNT NBR 15935:2011 – Ensaios sísmicos de refração, ABNT NBR 6484:2020 – Sondagens de simples reconhecimento (correlação indireta), ABNT NBR 6122:2019 – Projeto e execução de fundações
Serviços técnicos associados
Perfilagem de refração sísmica
Método que mede a velocidade de propagação das ondas P e S no terreno. Usamos arranjos lineares de geofones com espaçamento ajustado à profundidade-alvo. Em Sobral, o contraste entre o solo transportado e o embasamento cristalino fica muito claro nesse tipo de perfil.
Seção de reflexão sísmica de alta resolução
Indicada para profundidades maiores, onde a refração perde sensibilidade. O processamento sísmico CMP empilha os traços e gera uma imagem do subsolo similar a um raio-X, mostrando falhas e dobras que afetam a estabilidade de taludes e escavações.
Parâmetros típicos
Perguntas comuns
Qual a diferença entre refração e reflexão sísmica?
A refração sísmica usa as ondas que viajam paralelamente à interface entre camadas e retornam à superfície com ângulo crítico. É ideal para mapear o topo rochoso e as primeiras dezenas de metros. A reflexão sísmica registra ondas que refletem nas interfaces e voltam quase na vertical; oferece melhor resolução em profundidades maiores, mas exige processamento computacional mais intenso.
Quanto custa uma campanha de tomografia sísmica em Sobral?
O investimento para uma linha de refração sísmica com 24 geofones e comprimento de até 115 m fica entre R$5.750 e R$14.320, dependendo do número de tiros, da necessidade de equipamento de reflexão adicional e da logística de acesso ao terreno. Emitimos relatório técnico completo com perfil 2D interpretado.
O ensaio sísmico funciona em área urbana com ruído?
Funciona, mas exige cuidados. Em Sobral, programamos os ensaios para domingos de manhã, quando o tráfego na Avenida Dom José é menor. Usamos pré-amplificadores com ganho ajustável e empilhamento vertical de golpes para melhorar a relação sinal-ruído. O processamento filtra frequências de veículos e mantém apenas a assinatura da marreta.
Que parâmetros geotécnicos consigo extrair da tomografia sísmica?
O dado bruto é a velocidade de ondas P e S. A partir delas calculamos o coeficiente de Poisson dinâmico, o módulo de Young dinâmico e o módulo cisalhante máximo (Gmax). Esses parâmetros alimentam modelos de elementos finitos para análise de escavações e de resposta sísmica local.
O ensaio é destrutivo? Preciso de autorização especial?
O ensaio de tomografia sísmica de refração/reflexão é totalmente não destrutivo. Os geofones são cravados apenas alguns centímetros no solo com um pino, e a marreta bate numa placa metálica apoiada na superfície. Não há perfuração nem remoção de material. Mesmo assim, orientamos obter a anuência do proprietário do terreno antes do início dos trabalhos.
